一、设备基本简介

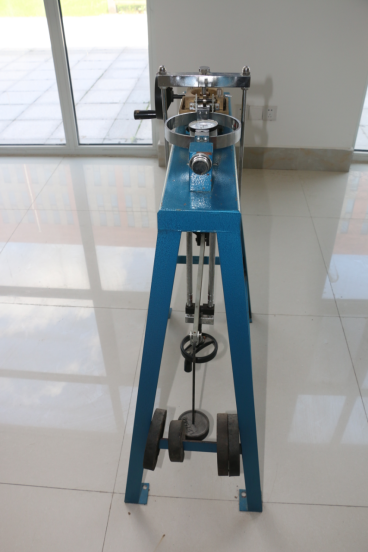

直剪仪采用杠杆的原理，由加压（垂直和水平）、量测（量力环和百分表）及剪力盒三部分组成。主要技术指标：
1. 垂直载荷: 400kPa、300kPa、200kPa、100kPa、50kPa 可选择不同载荷；
2. 水平载荷: 1.2kN； 3. 杆杠比: 1:12； 4. 试件面积: 30cm2 ；
二、主要服务专业
水利工程、工程管理、水利建筑、路桥、高铁、建筑工程、检测、预算等专业。
三、主要功能

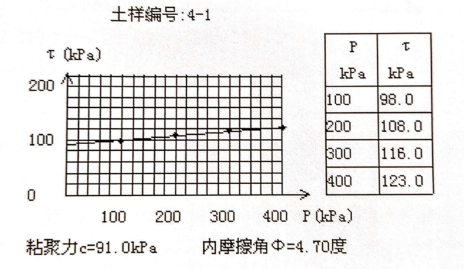

直剪仪用于测定土的抗剪强度，通常采用四个土样在不同的垂直压力下（100、200、300、400kPa），施加水平剪应力进行剪切，求得破坏时的剪应力，根据库仑定律绘制τf—σ关系线，确定土的抗剪强度指标内摩擦角φ和凝聚力C，直接剪切试验（direct shear test）方法可分为快剪、固结快剪、慢剪。
直剪试验具有设备简单、土样制备及试验操作方便等优点，因而至今仍为国内一般工程所广泛使用。直剪试验的缺点主要有：剪切面是人为限定的平面，而不是沿土样最薄弱的面剪切破坏；在剪切过程中，土样剪切面积逐渐缩小，剪切面上剪应力分布不均匀，竖向荷载会发生偏心；不能严格控制排水条件，不能量测孔隙水压力等。
四、技能培训
通过剪切实训，学生能够独立掌握土的剪切试验的方法、结果的整理及应用。

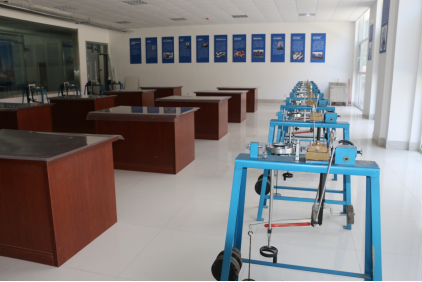

五、图片
